Разработанная нашей компанией комбинированная трехкоординатная установка для глубокого бурения может использовать как системы ружейного сверления, так и системы бурения BTA, удовлетворяя широкий спектр потребностей некоторых компаний в глубоком сверлении.

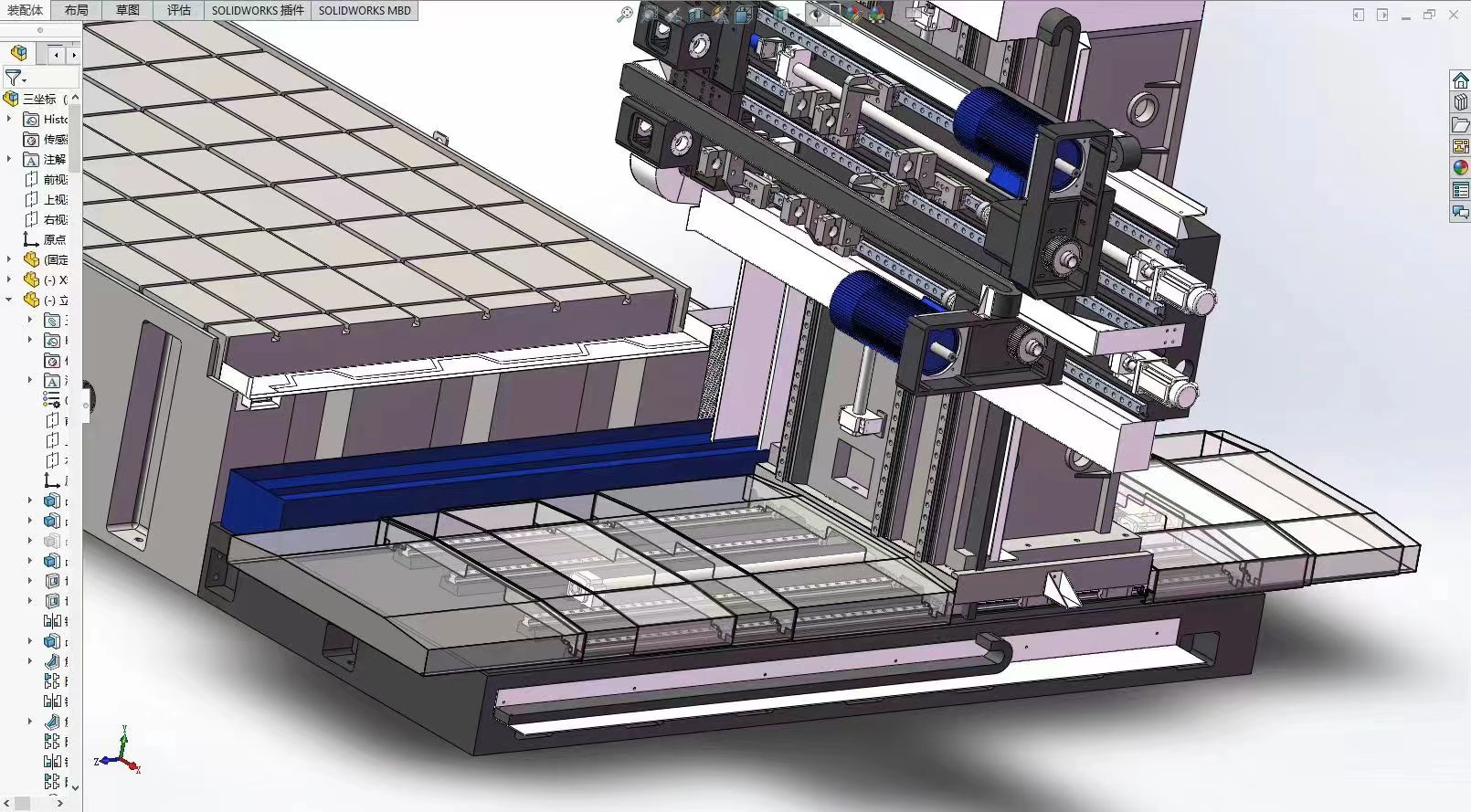

Свяжитесь с намиСтанок имеет горизонтальную компоновку, использует два метода обработки: ружейное сверло (удаление внешней стружки) и BTA (удаление внутренней стружки), оба метода обработки не могут использоваться одновременно. Например, при использовании ружейного сверла нельзя использовать BTA; заготовка зажимается на станке патроном и коническим диском; режущий инструмент и заготовка вращаются относительно друг друга, и режущий инструмент подается. При переоборудовании ружейного сверла и BTA необходимо вручную менять резец, вспомогательные инструменты и масляный контур, чтобы можно было реализовать переоборудование двух режимов обработки. Станок имеет двухшпиндельную конструкцию. Коробка сверлильного сверла и коробка сверлильного сверла BTA собраны на одном кронштейне и имеют одну общую систему подачи.
Характеристики станка:
(1) Имеет два метода обработки: ружейное сверло (удаление внешней стружки) и BTA (удаление внутренней стружки). Двухшпиндельная конструкция, один шпиндель для ружейного сверления, другой шпиндель для обработки BTA.
(2) Корпус станины, корпус коробки, рабочий стол и другие основные детали отлиты из высококачественного чугуна.
(3) Оснащен специальной системой охлаждения: состоит из автоматического транспортера стружки, масляного охладителя, системы фильтров, группы насосов высокого давления и т. д.
(4) Направляющая подачи оси Z представляет собой двойную прямоугольную направляющую скольжения с хорошей жесткостью.
(5) Двигатель шпинделя используется для привода вращения режущего инструмента, а подача инструмента осуществляется шариковым
винтом, приводимым в действие серводвигателем. Бесступенчатое регулирование скорости может быть реализовано путем вращения и подачи режущего инструмента.
(6) Электрическая система: она управляется системой ЧПУ, которая может не только программировать и настраивать
автоматический цикл обработки, но также может регулировать вручную, указывать, запускать и закрывать.
(7) Станок имеет функции защиты от давления, уровня жидкости и температуры системы охлаждения, защиты инструмента и защиты от удара.
Введение в машину:
Метод сверления: комбинация ружейного сверла и сверла BTA
Диапазон сверления ружейного сверла: φ 10- φ 30 мм
Диапазон сверления BTA: φ 25- φ 80 мм
Глубина сверления глубоких отверстий: 500 мм/1000 мм/1500 мм/2000 мм/2500 мм/3000 мм
Контроллер ЧПУ: Siemens/FANUC/KND/GSK
Ось X: управление ЧПУ, ход: 500 мм/1000 мм/1500 мм/2000 мм/2500 мм/3000 мм
Ось Y: управление ЧПУ, ход 1000 мм
Ось Z: управление ЧПУ, ход 1000 мм
Рабочий стол: размер 1800 мм × 1200 мм
Направляющая рама: общая для ружейного сверла и сверла BTA.
